STONE 60A-M
- 工业级专业程序，安全可靠
- 高可靠启动算法，无惧逆风启动
- 剧变油门抗丢相，快速油门响应，降低坠机风险
- 高度智能化，自适应工作参数
- 安全匹配
- 规格：60A 6~14S
产品特点
- 多重保护安全：低压保护、高压保护、启动保护、堵转保护、过温保护、过流保护、过载保护、失控保护
- 可软件设置旋转方向
- 优质元器件，性能可靠低内阻MOS，瞬时耐流强
- 串口输出实时数据：电源电压、电机转速、电流、电调温度及调试数据等
- 屏蔽信号线降低干扰
- 光电隔离的信号输入、输出接口隔离干扰
- 防水等级：IP55/可定制IP68
- 轻量化设计，简单易用，稳定可靠，抗干扰能力强，调速性能良好
多重安全保护功能
- 低压保护:默认关闭(可定制开启)。
- 高压保护:电源电压超过允许值时禁止电机启动。
- 启动保护:启动不成功,限制启动电流,自动重新启动。
- 堵转保护:正常运转中发生堵转(一般为外力所致)尝试重新启动(注意高油门时发生堵转可能损坏电调)。
- 过温保护:温度超过125°C,最大输出功率缓慢降低,最多可降至满油门功率40%,温度降低后恢复原功率。
- 过流保护:限制峰值电流不超极限值。
- 过载保护:当识别到电机负载过重时,会限制最大油门以保护动力系统。
- 失控保护:丢失信号200ms后逐渐降低输出功率,在1~2秒内为快速降低油门到50%以下,然后缓慢降低油门至停机。
技术参数
| 型号 | 电压 | 尺寸 | 重量 | 持续工作电流 |
|---|---|---|---|---|
| STONE 60A-M | 6~14S | 71*33*15.5mm | 79g(含线材) | 60A（特定散热） |
瞬时工作电流（少于3秒）:120A
待机功耗:≤10mA@60V
油门行程范围:1000~2000us
油门响应时间:300ms
外壳材质：航空铝合金
BEC：无
输入信号电平：3.3~5V
电源线:硅胶线-红色/黑色-14AWG-165mm
输出相线：硅胶线-黑色-14AWG-140mm
信号线：UL1533-24AWG-灰色-535mm
数据反馈线：PVC排线-30芯—黑红白-60mm
油门刷新率:50~500Hz（建议100~400Hz）
温度保护点：125℃
通讯方式：PWM
- 油门响应时间：电调接收到10%~100% 阶跃油门时，油门在规定时间内达到最大值，但通常电机转速滞后油门100~150ms。
- 可根据客户需要定制性能参数，包括但不限于保护温度，响应时间等。
负载测试
测试条件：环境温度30℃，电源电压48V，数据仅供参考
- 负载电流30A，外壳无遮盖、正面风速8.5m/s散热条件下，起始温度31℃，经7分钟测试，工作正常，MOS温度89℃
- 负载电流40A，外壳无遮盖、正面风速10.3m/s散热条件下，起始温度37℃，经7分钟测试，工作正常，MOS温度105℃
- 负载电流50A，外壳无遮盖、正面风速13.2m/s散热条件下，起始温度32℃，经7分钟测试，工作正常，MOS温度117℃
- 负载电流60A，外壳无遮盖、正面风速14.0m/s散热条件下，起始温度31℃，经3分14秒测试，MOS温度125℃，过热保护降功率
- 负载电流30A，置于纸盒（15*15*5cm）无风散热条件下，起始温度32℃，经3分07秒测试，MOS温度125℃，过热保护降功率
- 负载电流40A，置于纸盒（15*15*5cm）无风散热条件下，起始温度32℃，经1分45秒测试，MOS温度125℃，过热保护降功率
- 负载电流50A，置于纸盒（15*15*5cm）无风散热条件下，起始温度32℃，经1分24秒测试，MOS温度125℃，过热保护降功率
- 负载电流60A，置于纸盒（15*15*5cm）无风散热条件下，起始温度32℃，经1分06秒测试，MOS温度125℃，过热保护降功率
* 特定散热条件(低环境温度，吹风，辅助散热面，反馈MOS温度低于125℃)，可以持续运行60A，持续高温工作会降低电调使用寿命，建议实际应用中，保持反馈MOS温度在105℃以下。

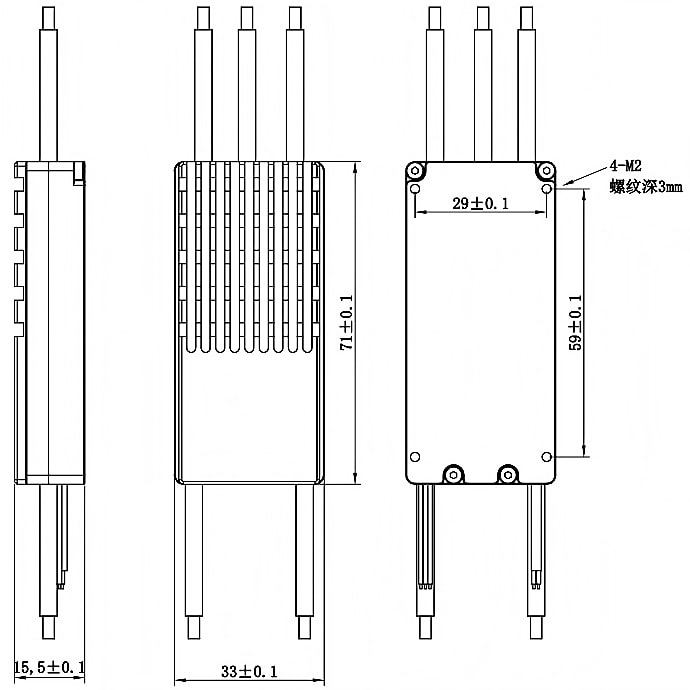

工程图
